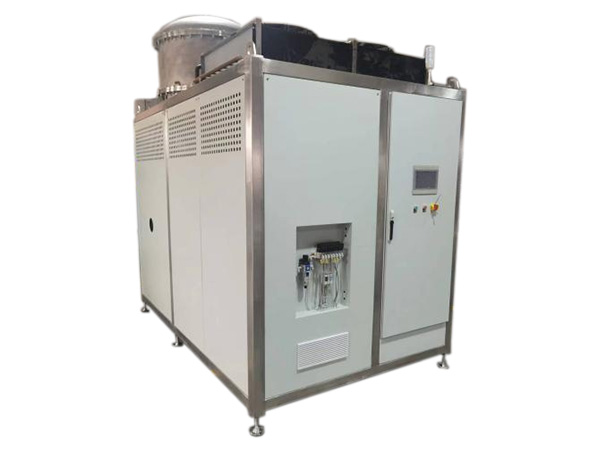

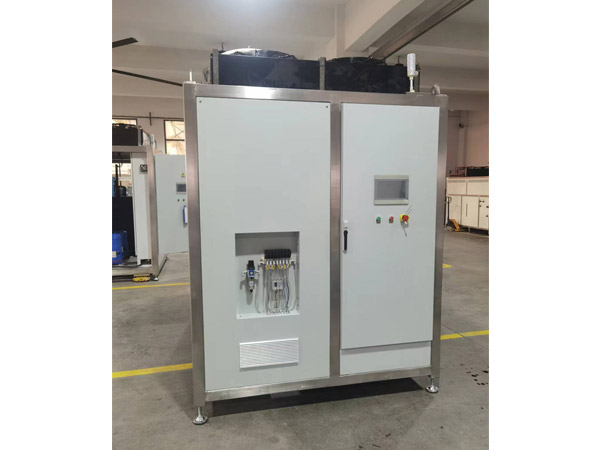

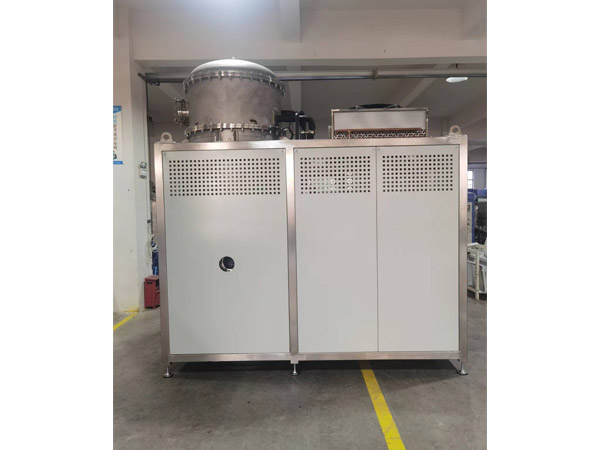

BD-LTDS-5000

宝达

设备特点:-只需要电能,靠空调压缩机提供热源和热量,无需外围热源和冷却水.-节能,每处一吨废液,只需要120度电.-出水水质好,蒸发温度35-40度,出水水质是所有蒸发器中最好的,方便后处理,直排或回用. -设备占地小,流程短,是目前针对小量危废液最有效的处理办法.-系统可全自动运行,人机界面进行监控,带自动清洗及消泡功能结构图设备运行条件1.环境要求:宽敞、通风、避雨、室温5-39℃、进出水便捷2

分享:

留言咨询 获取报价

设备特点:

-只需要电能,靠空调压缩机提供热源和热量,无需外围热源和冷却水.

-节能,每处一吨废液,只需要120度电.

-出水水质好,蒸发温度35-40度,出水水质是所有蒸发器中最好的,方便后处理,直排或回用.

-设备占地小,流程短,是目前针对小量危废液最有效的处理办法.

-系统可全自动运行,人机界面进行监控,带自动清洗及消泡功能

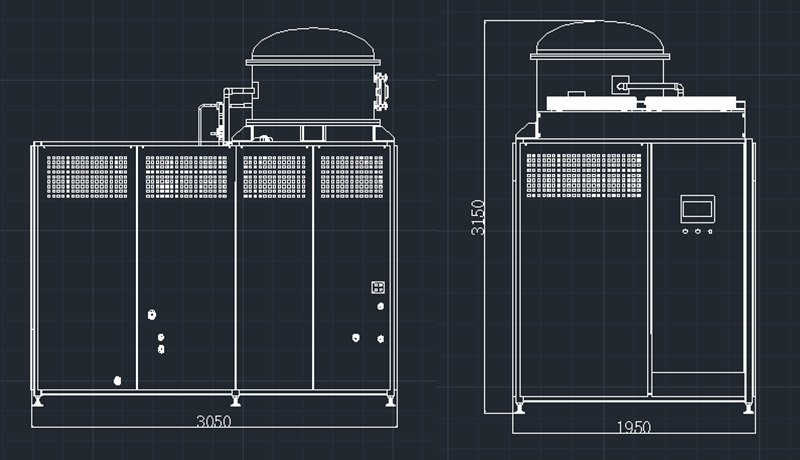

结构图


设备运行条件

1.环境要求:宽敞、通风、避雨、室温5-39℃、进出水便捷

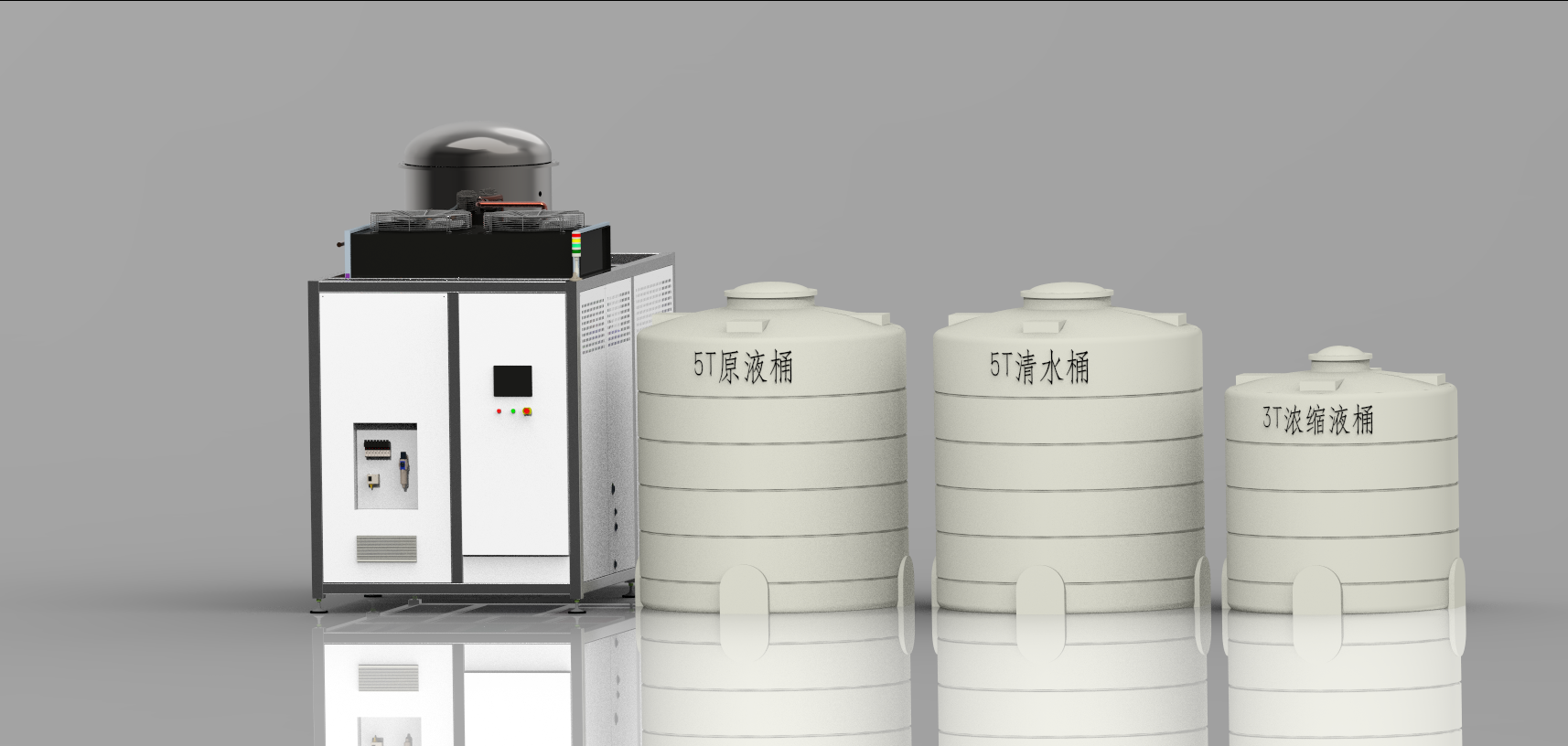

2.外围设备:袋式过滤,原液桶,浓缩液桶,清水桶

厂务条件


编号

项目

单位

数量

备注

1

装机功率

kW

38

三相五线制,接至现场设备主电柜

2

压缩空气

L/MIN

300

0.6Mpa,干燥无杂质

3

自来水

L/MIN

>10

DN20接口自来水压)

4

场地

平方

30

通风、避雨、防晒、5-39

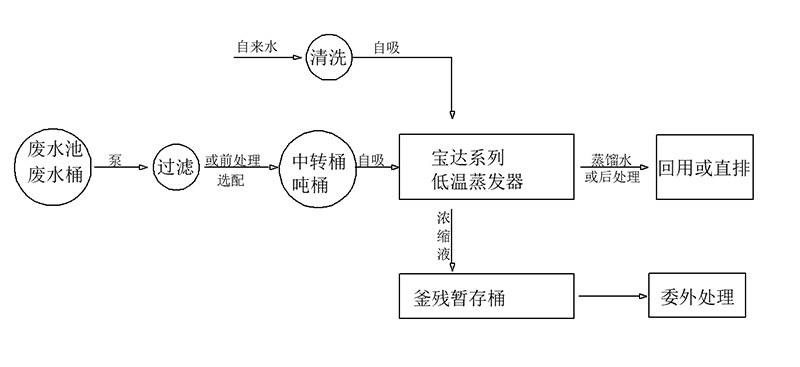

设备运行流程图



前处理说明:

1.含油类液体(浮油点总量5%以上)要装油水分离机,去除浮油,后处理加膜,去除里面的油花,可获得质量更高的蒸馏水水质。

2.含有机物或粘性液体需絮凝后蒸发,可以减少维护成本!

3.含盐类,低浓度液体可以直接蒸发,高盐类(含固30%)以上,建议用我公司刮板蒸发器,可直接结晶。


浓缩比介绍:

       每种废液的浓缩比不同的,我们通常做法是将100ML的原液称重后,放入旋转蒸发器,蒸至无水份,再称重;减少部分为含为率,浓缩设备通常能蒸发含水率的90%,具体视液体而定!

不清楚的地方见(浓缩设备介绍或来电咨询厂家)



序号

项目

参数

1

处理量

5/天或210L/小时

2

形式

采用物理法低温蒸馏处理

3

设备尺寸(MM

 W1950*L3050*H3200

4

场地尺寸

3X 10米 (含周边设备)

5

装机功率

38KW

6

电源

380V/3N~/50Hz

7

工作真空度

-90kpa

8

运行蒸发温度

45

9

进液温度

5-35

10

出料温度

40

11

PH

6-9

主要配件(因设备大小不一,使用配件及数量略有不同)

序号

名称

品牌

1

流量计

FOTEK

2

气动隔膜阀

KOSCN

3

压缩机

艾默生/丹佛斯

4

风冷冷凝器+风扇

GX

5

水泵

德国威乐

6

气动隔膜泵

英格索兰

7

触摸屏

威纶/西门子

8

电气元件一批

施耐德/ABB

9

主控单元

Baoda

10

主液位模块

瑞士宝盟

11

副液位模块

Baoda

12

泡沫检测模块

Baoda

13

液位控制器

欧姆龙

14

温度探头

Baoda

15

射流器

Baoda

16

压控开关

丹佛斯

17

压力表

REFCO

18

气动元件一批

AirTAC

19

蒸发釜

316L

20

盘管换热

316L
