产品信息
多组并联

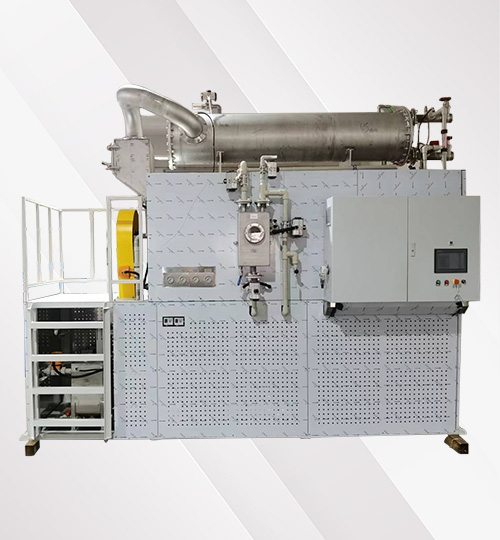

宝达
真空泵抽真空至-90kpa以上，液体（水）的沸点45C左右，在此温度下水开始蒸发成水蒸气排除，沸点高于水和不溶于水的固体物质就残留在腔体内。为了避免高盐水及有机物的堆积的情况，在设备蒸发腔体内设有正反转动的刮板，保证被蒸发液体充分均匀受热，可蒸发至糊状或固体排料
- 产品详情
- 技术参数
- 产品咨询

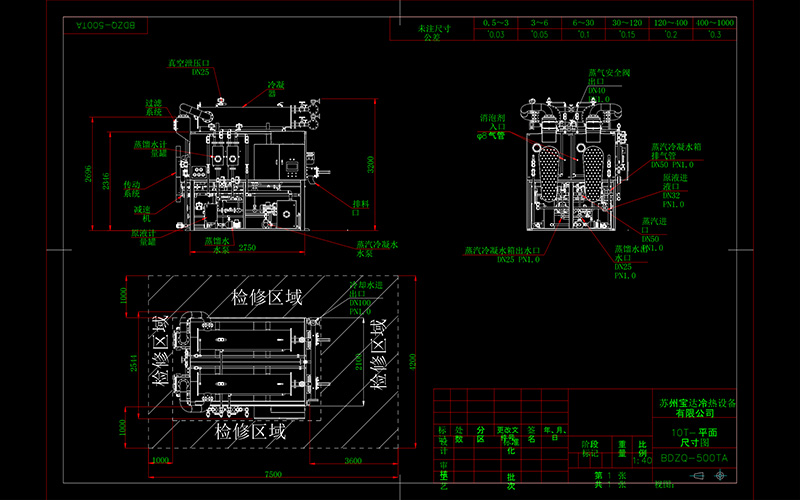

结构图
设备运行条件
编号 | 项目 | 单位 | 数量 | 备注 |
1 | 装机功率 | KWH | N*6 | 三相五线制，接至现场设备主电柜 |
2 | 蒸气 | KG/H | N*250 | 如没有蒸汽配燃气锅炉或电锅炉 |
3 | 冷却水 | M³/H | N*40 | 或配冷却塔 |
4 | 压缩空气 | / | 少量 | 0.6Mpa，干燥无杂质，10毫米气管 |
5 | 自来水 | / | / | DN20接口，自来水压力 |
6 | 场地 | 平方 | / | 通风、避雨、防晒、10-35度 |
7 | 标准吨桶 | / | 用于转移废渣（跟据设备大小配置) |

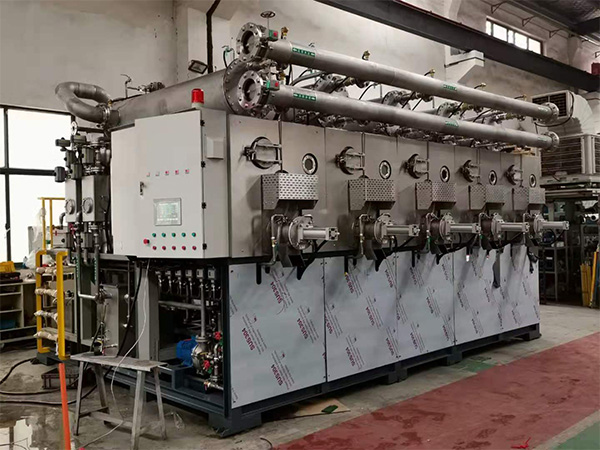

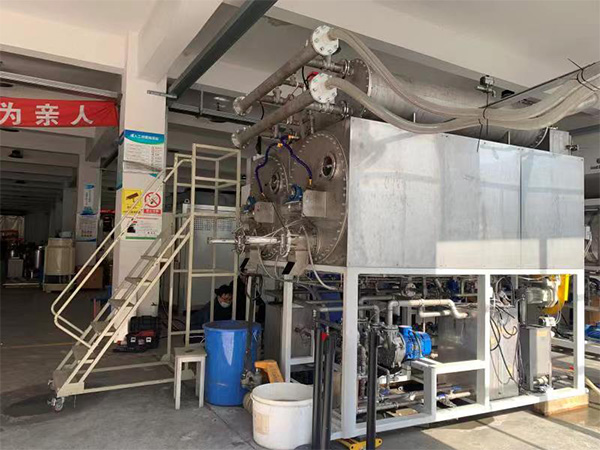

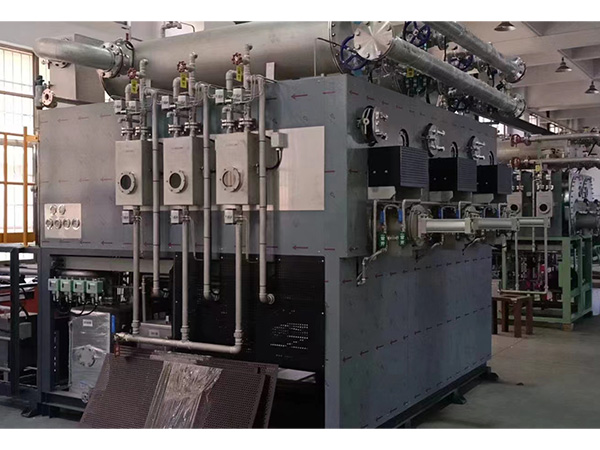

设备安装局部及占地
出渣图片
序号 | 项目 | 参数 | 组数N |
1 | 处理量 | 250L/H或5T/D | N * 5吨/D |
2 | 形式 | 减压蒸馏 | / |
3 | 装机功率 | 6 KW | N * 6KW |
4 | 电源 | 380V/3N~/50Hz | / |
5 | 工作真空度 | ≧-85kpa | / |
6 | 运行蒸发温度 | ≤50℃ | / |
7 | 进液温度 | 5-45℃ | / |
8 | 出料温度 | ≤50℃ | / |
9 | 设备重量 | 3500KG | N * 3500KG |
10 | 蒸汽量 | 250KG/H | N * 250KG/H |
11 | 冷却水量 | 500L/MIN | N * 500L/MIN |
12 | 机器外型尺寸 | W1300XD3850XH3700 | (N*W1300)XD3850XH3700 |
13 | 吨水能耗 | 电能50KW+1吨蒸气 |
主要配件
蒸馏罐 | 316L/2205/2507/TI | 宝达 |
冷凝器 | SUS304/SUS316 | 宝达 |
原液计量罐 | 316L/2205/2507/TI | 宝达 |
螺旋搅拌浆 | 316L/2205/2507/TI | 宝达 |
减速机 | AC380V 3相2.2kW | 日本住友 |
真空泵 | AC380V 3相3.0kW | ABS/海真 |
回收水泵 | AC380V3相 0.4kW | 德国威乐 |
蒸气减压阀 | 薄膜式减压阀 | VMV |
气路部分 | 气缸及控制 | SMC |
主控单元 | PLC | 三菱/西门子 |
触摸屏 | 10寸 | 西门子/昆仑 |
真空表 | 一批 | SMC |
电器 | 可选 | 施耐德 |
气动阀 | 一批 | 南阀 |
变频器 | 一式 | 台达/ABB |
机架 | Q235虹牌环氧漆 | 永记造漆 |
蒸汽接口 | SUS304法兰 | DN50 |
蒸汽冷凝水 | SUS304法兰 | DN25 |
原液蒸馏水 | PP法兰 | DN25 |
原液入口 | PP法兰 | DN32 |
气管接入口 | 标准接口 | 10mm |
外围冷却水 | PVC/PP法兰 | DN65 |
