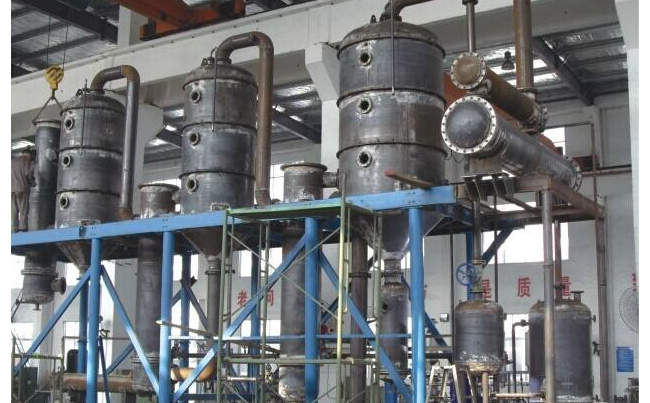

含盐污水三效蒸发模一种晶浆循环式持续模。市场应用在含盐污水零排放蒸发结晶获得固废、从高效益污水收购資源和食品类医药化工类生产工艺流程中的萃取结晶体。



三效污水蒸发结晶器机器设备基本原理



本机器设备结晶体房间内在引流筒功效下呈锥型，由上而下截面慢慢扩大，因此固液化合物在结晶体房间内流动性时，水流量慢慢降低。由地基沉降基本原理所知，晶体因为比重特大，沉降速度迅速，并且蒸发室底端有锥型底便于原材料地基沉降、排出来，另外在蒸发室中南部有引流筒，有利于原材料固液分离设备，晶体在引流筒的功效下地基沉降至底端陶析腿段，而蒸发室靠边上清水解液与循环系统管与循环水泵联接。循环水泵将原材料送往加热器，被加温后，沿断线方位又进到蒸发分离出来室，持续循环系统；溶解的晶体经淘析腿进到晶浆泵进料。


三效污水蒸发结晶器生产流程



工作中时，原材料液由入料泵进到，经蒸汽流量计、调节阀门进到运用三效蒸发提取的二次蒸汽做为热原的预热器开展加热。约加热至50℃上下，以后进到二效空调蒸发器，原材料在二效空调蒸发器内与二效加热器循环系统加温全过程中持续蒸发，做到一定浓度值，运用二效与三效间的压差，原材料以额定值总流量进到三效蒸发器，原材料在三效蒸发器内以与二效加温空调蒸发器同样方法开展持续加温蒸发，做到一定浓度值，原材料进到三效进料倒流泵，倒流泵出去的原材料调整额定值总流量进到一效加温蒸发结晶器，在强制性循环系统蒸发结晶房间内经强制循环泵输送机至加热器，加温后的料液循环系统进到蒸发分离出来室，原材料在真空泵功效下，迅速被蒸发，萃取后的料液向下，在引流筒功效下降速大自然地基沉降向下，再此全过程中，过饱和溶液溶解晶体，另外也在引流筒功效和锥底功效下，晶体向下沉定至锥底端，经泡析腿由晶浆泵抽出来，分离出来室旁边清水解液经循环系统管与强制循环泵循环系统至加热器，随后到蒸发分离设备，这般持续循环系统蒸发，水解液持续被蒸发溶解晶体，待平稳后，依据溶解晶体量调节进料晶浆泵总流量，另外调节进料量，以做到与出料量和蒸发量的均衡，这时候就能开展持续出入料。



一效加热器，由工业锅炉回来的生蒸汽开展加温，一效蒸发分离设备蒸发的二次蒸汽运用压差进到二效加热器做为二效的加温热原，二效蒸发分离设备蒸发的二次蒸汽运用压差进到三效加热器做为三效的加温热原，三效蒸发分离出来蒸发的二效蒸汽进到预热器，未冷凝器的二次蒸汽再次进到冷却器开展冷凝器，不凝气体和气体由进口真空泵抽出来，保持全套机器设备的稳定平衡。工业锅炉回来的生蒸汽在一效加热器经热交换器变为冷凝水，此冷凝水溫度较高，可抽回至工业锅炉，不断应用。具有节约工作能力，另外也节约用水量。一效蒸发出去的二次蒸汽在二效加热器传热后变为冷凝水，此溫度较高的冷凝水在二效加热器出入口的汽液分离设备处，显热获得释放出来，释放出来的发热量混和二效蒸发的二次蒸汽进到三效，作为三效加温的热原，而冷凝水在压差功效下进到三效加热器，二效蒸发分离出来的二次蒸汽在三效加热器传热后变为冷凝水，此冷凝水在三效加热器出入口的汽液分离设备处，显热释放出来至冷却器内开展冷凝器，以保持系统软件均衡，而一效和二效蒸发的冷凝水与三效蒸发的在冷却器内冷凝器的冷凝水混和后一起进到冷凝器离心水泵抽出来至自来水处（溫度约50-60℃）。



 三效污水蒸发结晶器运用范畴



1、应用生物体、有机化学或膜解决等均不适合解决的污水、高盐污水、电镀废水、废水处理等；氧化钠、氯化钾、硫酸钠、亚硫酸钠、硫酸铜、氯化镁、氯化铁、氯铵、氯化钡、氯化铜、氯化钙、硫酸镍、烧碱、水杨酸钾、碳酸钠、硫酸锌、氟铝酸钾、富马酸、硫酸锰、氟化铵等的蒸发结晶；

2、高效益制造业企业污水中有必须收购的資源，如电子产业、印有PCB线路板、贵金属回收、胶卷影印等；

3、生产工艺流程中液體萃取，如：电镀工艺液萃取、生产工艺流程提浓、高浓液焚烧处理前提条件浓、化工厂全过程提浓等；

4、机械制造业激光切割油。
